氣動閥門的限位開關（又稱位置開關、回訊器）是氣動閥門控制系統中的關鍵部件，主要用于實時監測和反饋閥門的實際開關狀態，確保閥門操作的準確性、安全性和可追溯性。其具體功能和作用如下：
核心功能
實時檢測閥門位置：通過機械結構（如杠桿、凸輪）與閥門的閥桿或執行器連接，當閥門被氣動執行器驅動至 “全開”“全關” 或預設的中間位置時，限位開關內部的觸點（常開 / 常閉）會隨之切換狀態。向控制系統傳遞信號：切換后的電信號（如干接點信號、有源信號）會被傳輸至 PLC、DCS 等控制系統，操作人員可通過控制柜、顯示屏實時掌握閥門的實際位置（開 / 關 / 中間位），實現遠程監控。
重要作用
保障操作準確性
氣動閥門的動作依賴氣源驅動，若因氣源故障、執行器卡澀等問題導致閥門未按指令到達目標位置（如 “指令開但實際未開”），限位開關的反饋信號會與控制指令形成 “偏差”，觸發報警（如聲光報警），避免誤判操作結果。實現聯鎖與自動控制。在工業流程中，閥門狀態常需與其他設備（如泵、風機、流量計）形成聯鎖邏輯。例如：當閥門限位開關反饋 “全開” 信號后，控制系統才允許啟動下游泵；若閥門意外關閉，限位開關信號可觸發緊急停機，保障系統安全。便于故障排查，若閥門出現動作異常，通過檢測限位開關的信號狀態，可快速判斷故障位置；若控制指令正常但限位開關無信號，可能是執行器未動作（如氣源問題）；若限位開關信號異常（如觸點粘連），則可能是開關本身故障。
常見類型

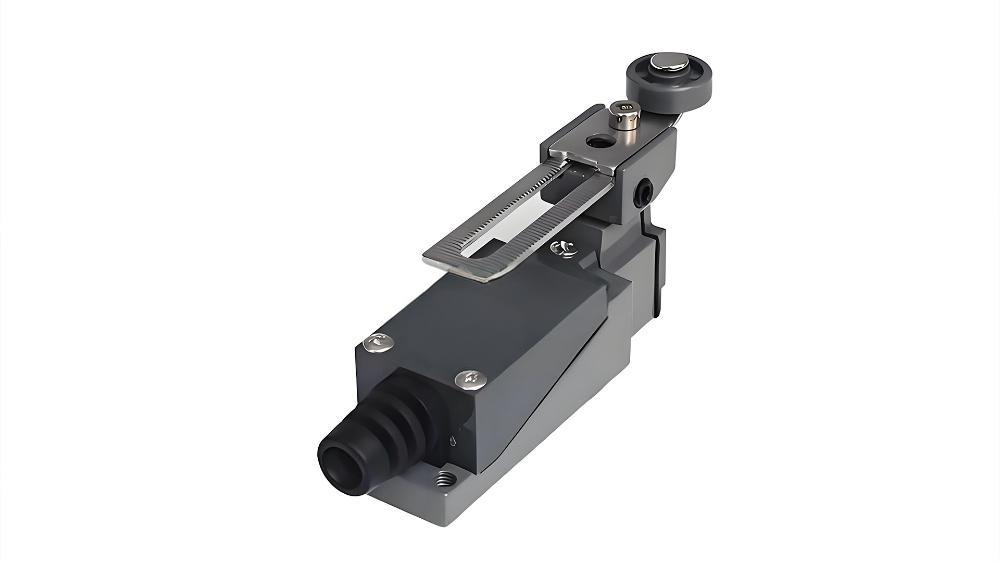

機械觸點式：通過杠桿、滾輪等機械結構觸發微動開關，輸出干接點信號（無源），結構簡單、成本低，適用于一般工況。接近開關式：利用電磁感應（如電感式）檢測閥門金屬部件的位置，輸出無觸點信號，壽命長、抗干擾性強，適用于粉塵、潮濕等惡劣環境。
